kaldi学习笔记（三）生成L.fst

kaldi项目新路径：kaldi/egs/xuexi/s5

L.fst是lexicon的WFST格式，L_disambig.fst引入了消歧符号。L.fst的输入音素序列，输出词序列。在这假设大家已经知道WFST,下面我们用一个小lexicon.txt来演示怎么生成L.fst等，词典放在data/local/dict下。

1
2
3
4
5
6
7
8
9
10
11
(base) [lsy@small dict]$ cat lexicon.txt
SIL sil
<SPOKEN_NOISE> sil
你 n i3
的 d e5
原谅 vv van2 l iang4
也许 ii ie3 x v3
现在 x ian4 z ai4
如果 r u2 g uo3
认识 r en4 sh ix5
会 h ui4

依靠这个字典我们准备以下文件：
nonsilence_phones.txt：语言直接相关的真实音素，同一行的音素是某一个音素的不同变体（重音、音调方面），故可共享决策树根，用的aishell的脚本；

1
2
3
4
(base) [lsy@small dict]$ cat lexicon.txt |awk '{ for(n=2;n<=NF;n++){ phones[$n] = 1; }} END{for (p in phones) print p;}'| perl -e 'while(<>){ chomp($_); $phone = $_; next if ($phone eq "sil");
   m:^([^\d]+)(\d*)$: || die "Bad phone $_"; $q{$1} .= "$phone "; }
   foreach $l (values %q) {print "$l\n";}
'| sort -k1 > nonsilence_phones.txt

silence_phones.txt：静音类音素
optional_silence.txt：备用的静音类音素

1
2
(base) [lsy@small dict]$ echo sil > silence_phones.txt
(base) [lsy@small dict]$ echo sil > optional_silence.txt

extra_questions.txt：同一行的音素有着相同的重音或音调，与GMM训练中自动生成的“questions”一同用于决策树的生成。

image (16)

1
2
3
(base) [lsy@small dict]$ cat silence_phones.txt > extra_questions.txt
(base) [lsy@small dict]$ cat nonsilence_phones.txt | perl -e 'while(<>){ foreach $p (split(" ", $_)) {
  $p =~ m:^([^\d]+)(\d*)$: || die "Bad phone $_"; $q{$2} .= "$p "; } } foreach $l (values %q) {print "$l\n";}'  >> extra_questions.txt

这时候我们dict就准备好了，返回s5目录，下一步我们使用perpare_lang.sh来生成L.fst

首先连接wsj的steps和utils

1
2
(base) [lsy@small s5]$ ln -s ~/kaldi/egs/wsj/s5/steps/ ./
(base) [lsy@small s5]$ ln -s ~/kaldi/egs/wsj/s5/utils/ ./

然后使用perpare_lang.sh

1
(base) [lsy@small s5]$ utils/prepare_lang.sh data/local/dict "<SPOKEN_NOISE>" data/local/lang data/lang

这时候我们来看以下data/lang文件夹下生成的东西

image (17)

我们可以通过fstprint和fstdraw进行可视化L.fst

1
2
(base) [lsy@small lang]$ ~/kaldi/tools/openfst/bin/fstprint L.fst > L_print.txt
(base) [lsy@small lang]$ ~/kaldi/tools/openfst/bin/fstprint --isymbols=phones.txt --osymbols=words.txt L.fst > L_print1.txt

一般我们用第二行命令进行可视化

image (18)

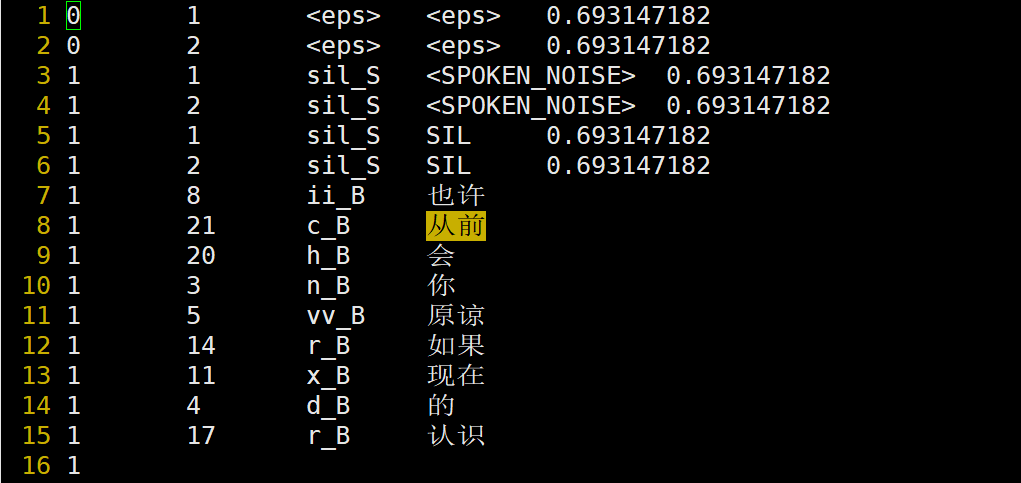

这个图的意思：

第16行只有一列，说明状态1是终止状态，并且没有权重。其余的都是5列，第一列是起点状态id，第二列是终点状态id，第三列是输入符号，第四列是输出符号，第五列是weight。因此第一行表示的边为：从状态0到1的边，输入是<eps>，输出是<eps>，权重为0.69314。这个WFST的初始状态是什么呢？OpenFst约定第一行的起点就是初始状态。

因此我们可以依靠此表将WFST画出来

现在再我们使用下面两行命令用fstdraw来进行可视化（因为这个词典太小可以可视化出来，一般这个命令没法用）

1
2
(base) [lsy@small lang]$ ~/kaldi/tools/openfst/bin/fstdraw --isymbols=phones.txt --osymbols=words.txt L.fst > L.dot
(base) [lsy@small lang]$ dot -Tjpg L.dot > L.jpg

L (2) (1)

我们现在来看一下lang文件夹下面的其他文件。

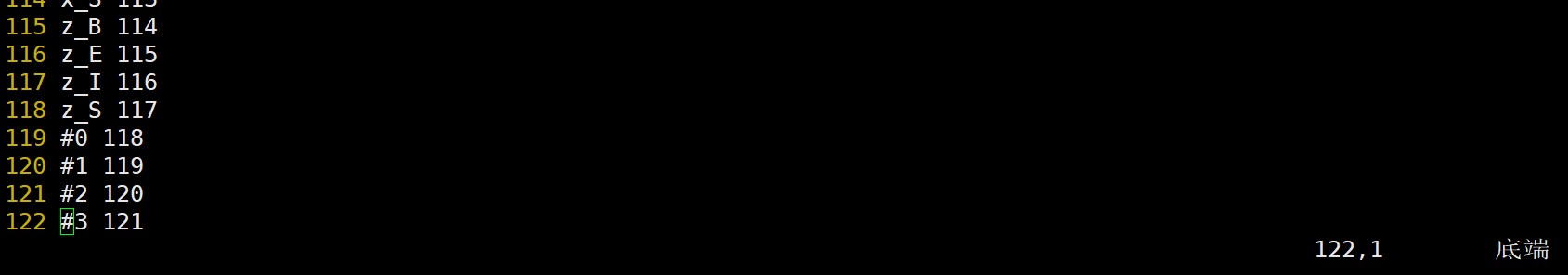

1.phones.txt，将所有音素一一映射为自然数，即音素 ID，引入“”（epsilon）、消歧（Disambiguation）符号“#n”（n 为自然数）， 便于 FST 处理。

第一列为音素，第二列为映射的自然素，可以看到总共122个音素，代表空，因为加了位置相关，B为音素在开头的意思，E为结尾，I为中间，S为单独一个，例如”SIL sil“就是单独的，”也许 ii ie3 x v3“ii就是开头的B， ie3和x就是中间I，v3就是结尾的E，后面都是要统计的。

image (19)

image (20)

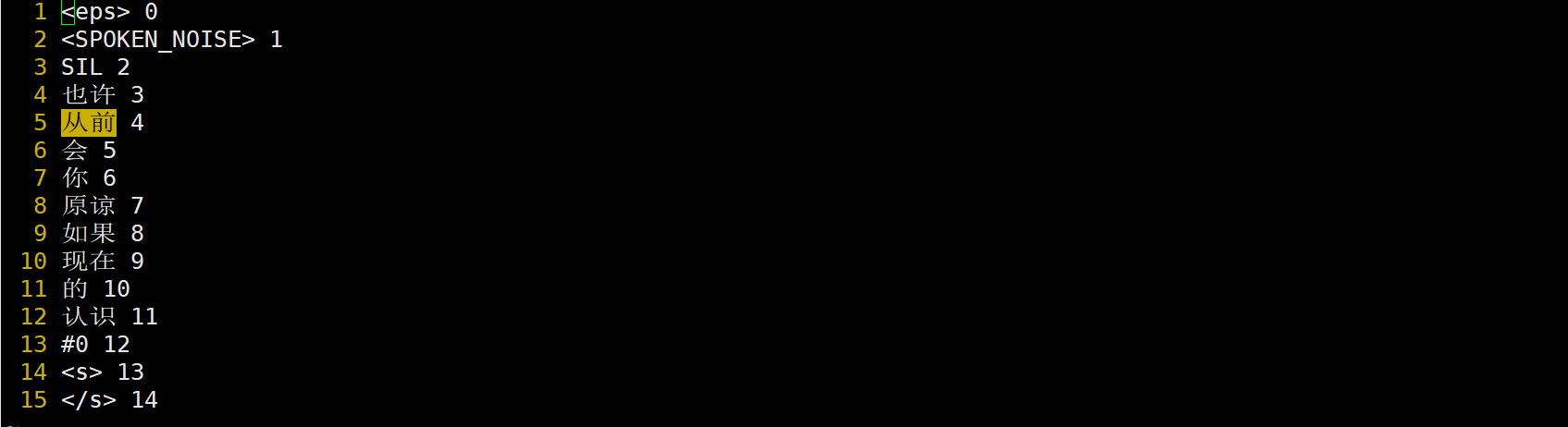

2.words.txt，将词一一映射为自然数，即词ID，引入“”（epsilon）、消歧符号 “#0”、“”（句子起始处）、“”（句子结尾处），便于 FST 处理；

image (21)

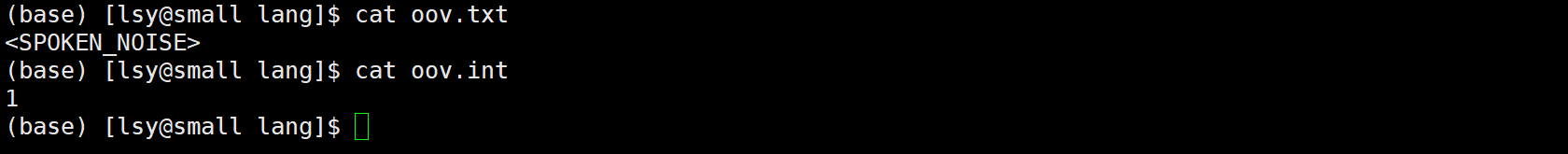

3.oov.txt，oov.int，集外词的替代者（此处为）及其在words.txt 中的ID；

image (22)

oov.txt就是如果出现界外词，就用oov.txt中的词代替。

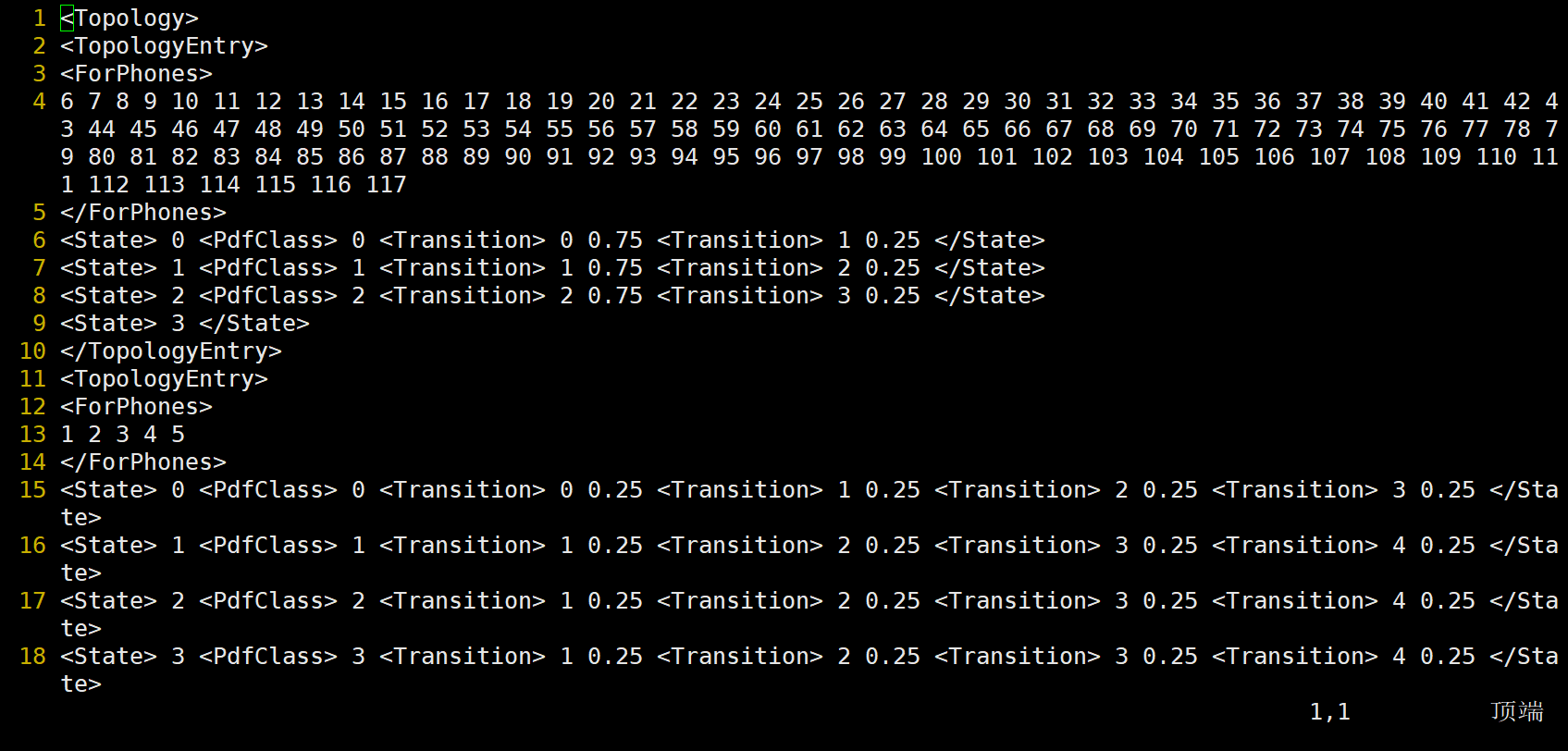

4.topo，各个音素HMM模型的拓扑图，通过将一个音素（或三音素）表示成一个HMM，此文件确定了每个音素使用的HMM状态数以及转移概率，用于初始化单音素GMM-HMM，可根据需要自行进行修改（并用utils/validate_lang.pl校验），实验中静音音素用了5个状态，其他音素用了3个状态；

image (23)

6-117是非静音音素，1-5为静音音素

5.phones/，是dict/ 的拓展，内部文件均可以文本形式打开查看，后缀为 txt/int/csl 的同名文件之间是相互转换的，其中 context_indep.txt 标明了上下文无关建模的音素，通常为静音音素， wdisambig.txt/wdisambig_phones.int/wdisambig_words.int 分别标明了words.txt 引入的消歧符号（#0）及其在phones.txt 和words.txt 中的ID， roots.txt 定义了同一行音素的各个状态是否共享决策树的根以及是否拆分，对应的音素集则存放于sets.txt。

消歧是为了确保发音词典能够得到一个确定性的（Deterministic） WFST。 如果有些词对应的音素串是另一些词音素串的前缀，比如 good 的音素串是 goodness 的前半段音素串，需要在前者对应的音素串后面加入消歧音素，破坏这种前缀关系，这样， WFST 中一个词的路径就不会包含于另一个词的路径中。

未完待续。。。
