基于kaldi+GStreamer搭建web版实时语音识别系统

本文将会主要介绍怎么结合kaldi语音识别工具和两个GStreamer插件件(gst­-kaldi­-nnet2­-online、kaldi­-gstreamer-server)以及dictate.js来搭建线上的实时语音识别系统。

本人配置环境：腾讯云服务器、ubuntu 18.04。

一.kaldi

Kaldi是当前最流行的开源语音识别工具(Toolkit)，它使用WFST来实现解码算法。Kaldi的主要代码是C++编写，在此之上使用bash和python脚本做了一些工具。而实时识别系统的好坏取决于语音识别的性能，语音识别包含特征提取、声学模型、语言模型、解码器等部分。Kaldi工具箱集成了几乎所有搭建语音识别器需要用到的工具。因不涉及GPU的使用，因此不用配置CUDA。kaldi的训练我将再另外一个专栏进行介绍。

1.kaldi安装

1.下载kaldi最新文件

git clone https://github.com/kaldi-asr/kaldi.git

2.安装kaldi，首先进入tools目录下，检查依赖性，没有的包按照指令安装，详细过程参见tools目录下的INSTALL文件。

cd kaldi-trunk/tools
cat INSTALL
#查看安装教程
extras/check_dependencies.sh
#检查依赖性，没有的包按照指令安装
make  or  make -j 4(多线程加快进度）

3.编译kaldi源文件，详细过程参见src目录下的INSTALL文件。

cd ../src
cat INSTALL
#查看安装教程
./configure --shared
make depend -8
make -8

安装过程遇上问题，需要停止安装并按照提示检查错误并解决错误，此处为kaldi官方文档的编译过程。（我遇到的问题GCC版本太低）
4.检查是否安装成功

跑一个例子yesno

cd ../egs/yesno/s5
./run.sh

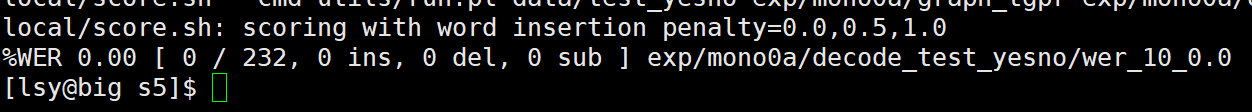

输出显示

表示安装成功

2.模型的训练

模型训练将在kaldi专栏中进行介绍。本文将基于nnet3模型搭建实时语音识别系统，gst-kaldi-nnet-online插件需要的文件包括：final.mdl，frame_subsampling_factor，HCLG.fst，phones.txt，tree，words.txt；conf文件包括：ivector_extractor.conf，mfcc.conf， online_cmvn.conf，online.conf，pitch.conf（如果使用音高），splice.conf；ivector_extractor文件包括：final.dubm，final.ie，final.mat，global_cmvn.stats，online_cmvn.conf，splice_opts。有了上面这些文件，我们就可以基于gst-kaldi-nnet-online插件搭建实时语音识别了，再结合kaldi­-gstreamer­-server和dictate.js就可以实现web端语音识别系统。

二.GStreamer插件

1.安装gst-kaldi-nnet-online插件

首先安装gstreamer-1.0：

sudo apt-get install gstreamer1.0-plugins-bad  gstreamer1.0-plugins-base gstreamer1.0-plugins-good  gstreamer1.0-pulseaudio  gstreamer1.0-plugins-ugly  gstreamer1.0-tools libgstreamer1.0-dev

Ubuntu14.04版本以下，在执行上述sudo apt-get install之前，需要使用backport ppa来获取gstreamer的1.0版本：

sudo add-apt-repository ppa:gstreamer-developers/ppa
sudo apt-get update

接下来就是安装 Jansson 库开发包（2.7 或更高版本），用于将结果编码为 JSON：

sudo apt-get install libjansson-dev

接下来就是编译安装gst-kaldi-nnet-online插件了。

git clone https://github.com/alumae/gst­kaldi­nnet2­online.git
#如果无法下载就自己去github下载上传到服务器
cd gst-kaldi-nnet2-online/src
KALDI_ROOT=/path/of/kaldi-trunk make depend
KALDI_ROOT=/path/of/kaldi-trunk make
#编译指定kaldi的根目录

整个编译如果没有出现错误，那么应该会在src目录下产生libgstkaldinnet2onlinedecoder.so

设置环境变量

vim ~/.bashrc
#按GG到最后一行插入下面这行命令
export GST_PLUGIN_PATH=your gst­kaldi­nnet2­online installation directory/src

测试GStreamer 是否可以访问插件：

GST_PLUGIN_PATH=. gst-inspect-1.0 kaldinnet2onlinedecoder

输出应列出所有插件属性及其默认值：

Factory Details:
  Rank                     none (0)
  Long-name                KaldiNNet2OnlineDecoder
  Klass                    Speech/Audio
  Description              Convert speech to text
[...]
  name                : The name of the object
                        flags: readable, writable
                        String. Default: "kaldinnet2onlinedecoder0"
  parent              : The parent of the object
                        flags: readable, writable
                        Object of type "GstObject"
  silent              : Silence the decoder
                        flags: readable, writable
                        Boolean. Default: false
  model               : Filename of the acoustic model
                        flags: readable, writable
                        String. Default: "models/final.mdl"
[...]
  max-nnet-batch-size : Maximum batch size we use in neural-network decodable object, in cases where we are not constrained by currently available frames (this will rarely make a difference)
                        flags: readable, writable
                        Integer. Range: -2147483648 - 2147483647 Default: 256

Element Signals:
  "partial-result" :  void user_function (GstElement* object,
                                          gchararray arg0,
                                          gpointer user_data);
  "final-result" :  void user_function (GstElement* object,
                                        gchararray arg0,
                                        gpointer user_data);

2.测试语音识别系统

安装完gst-kaldi-nnet-online插件后，配合kaldi语音识别工具箱，就可以实现实时语音识别了，在demo提供了两个案例，下面将详细介绍这两个案例。

1.案例一

首先要下载基于DNN的英语模型。

cd demo
./prepare-models.sh

将会下载三个文件夹models、conf、ivector_extractor：
.png)

有了以上文件后，直接运行transcribe­audio.sh这个脚本：

./transcribe-audio.sh dr_strangelove.mp3

得到以下结果：

LOG ([5.5.201~1-36f6d]:ComputeDerivedVars():ivector-extractor.cc:183) Computing derived variables for iVector extractor
LOG ([5.5.201~1-36f6d]:ComputeDerivedVars():ivector-extractor.cc:204) Done.
huh i hello this is hello dimitri listen i i can't hear too well do you support you could turn the music down just a little
ha ha that's much better yet not yet
...

查看transcribe-audio.sh可以看出怎么配置gst-kaldi-nnet2-online,因为后面­kaldi-gstreamer-­server会涉及到，以下是该脚本核心配置：

GST_PLUGIN_PATH=../src gst-launch-1.0 --gst-debug="" -q filesrc location=$audio ! decodebin ! audioconvert ! audioresample ! \
kaldinnet2onlinedecoder \
  use-threaded-decoder=true \
  model=models/final.mdl \
  fst=models/HCLG.fst \
  word-syms=models/words.txt \
  phone-syms=models/phones.txt \
  word-boundary-file=models/word_boundary.int \
  num-nbest=3 \
  num-phone-alignment=3 \
  do-phone-alignment=true \
  feature-type=mfcc \
  mfcc-config=conf/mfcc.conf \
  ivector-extraction-config=conf/ivector_extractor.fixed.conf \
  max-active=7000 \
  beam=11.0 \
  lattice-beam=5.0 \
  do-endpointing=true \
  endpoint-silence-phones="1:2:3:4:5:6:7:8:9:10" \
  chunk-length-in-secs=0.2 \
! filesink location=/dev/stdout buffer-mode=2

小声哔哔1：在运行这步的时候出错了

INTEL MKL ERROR: /opt/intel/mkl/lib/intel64/libmkl_avx2.so: undefined symbol: mkl_sparse_optimize_bsr_trsm_i8.
Intel MKL FATAL ERROR: Cannot load libmkl_avx2.so or libmkl_def.so.

出现上述错误貌似是MKL没有安装好，但是kaldi我能正常运行，我经过下述操作解决了该问题

cd ~/.bashrc
#(GG)跳到最后一行
export LD_PRELOAD=/opt/intel/mkl/lib/intel64/libmkl_def.so:/opt/intel/mkl/lib/intel64/libmkl_avx2.so:/opt/intel/mkl/lib/intel64/libmkl_core.so:/opt/intel/mkl/lib/intel64/libmkl_intel_lp64.so:/opt/intel/mkl/lib/intel64/libmkl_intel_thread.so:/opt/intel/lib/intel64_lin/libiomp5.so:/opt/intel/mkl/lib/intel64/libmkl_sequential.so
#本来只要添加两个，但是后面还有同类错误，所有全部添加了

小声哔哔2：解决第一个问题后又出现问题

(base) ubuntu@VM-4-17-ubuntu:~/gst-kaldi-nnet2-online/demo$ ./transcribe-audio.sh dr_strangelove.mp3
LOG ([5.5.201~1-36f6d]:ComputeDerivedVars():ivector-extractor.cc:183) Computing derived variables for iVector extractor
LOG ([5.5.201~1-36f6d]:ComputeDerivedVars():ivector-extractor.cc:204) Done.
ERROR: from element /GstPipeline:pipeline0/GstDecodeBin:decodebin0: Your GStreamer installation is missing a plug-in.
Additional debug info:
gstdecodebin2.c(4640): gst_decode_bin_expose (): /GstPipeline:pipeline0/GstDecodeBin:decodebin0:
no suitable plugins found:
Missing decoder: ID3 tag (application/x-id3)

ERROR: pipeline doesn't want to preroll.

当时查了很多资料无法解决该问题，因为装了anaconda3，当时是在base环境下，后面conda deactivate该问题消失。
2.案例二

python2 gui-demo.py

运行这个基本需要用python2，运行完成后将会弹出一个小框框，点击Speak按钮后开始实时语音识别。
在运行这个引入包的时候出错了

from gi.repository import GObject, Gst, Gtk, Gdk

解决方法忘了，自己解决吧。
以下是对gui-demo.py程序代码，注解参考李健的热心分享

#!/usr/bin/env python
#
# Copyright (c) 2013 Tanel Alumae
# Copyright (c) 2008 Carnegie Mellon University.
#
# Inspired by the CMU Sphinx's Pocketsphinx Gstreamer plugin demo (which has BSD license)
#
# Licence: BSD

import sys
import os
import gi
gi.require_version('Gst', '1.0')#
from gi.repository import GObject, Gst, Gtk, Gdk
GObject.threads_init()
Gdk.threads_init()

Gst.init(None)

class DemoApp(object):
    """GStreamer/Kaldi Demo Application"""
    def __init__(self):
        """Initialize a DemoApp object"""
        self.init_gui()
    def init_gui(self):
        """Initialize the GUI components"""
        self.window = Gtk.Window()
        self.window.set_border_width(10)
        vbox = Gtk.VBox()
        self.text = Gtk.TextView()
        self.textbuf = self.text.get_buffer()
        self.text.set_wrap_mode(Gtk.WrapMode.WORD)
        vbox.pack_start(self.text, True, True, 1)
        self.button = Gtk.Button("Speak")
        self.button.connect('clicked', self.button_clicked)
        vbox.pack_start(self.button, False, False, 5)
        self.window.add(vbox)
        self.window.show_all()

    def quit(self, window):
        Gtk.main_quit()

    def init_gst(self):
        """Initialize the speech components"""
        self.pulsesrc = Gst.ElementFactory.make("pulsesrc", "pulsesrc")
        if self.pulsesrc == None:
            sys.exit()
        self.audioconvert = Gst.ElementFactory.make("audioconvert", "audioconvert")
        self.audioresample = Gst.ElementFactory.make("audioresample", "audioresample")
        self.asr = Gst.ElementFactory.make("kaldinnet2onlinedecoder", "asr")
        self.fakesink = Gst.ElementFactory.make("fakesink", "fakesink")

        if self.asr:
          model_file = "models/final.mdl"
          if not os.path.isfile(model_file):
              print >> sys.stderr, "Models not downloaded? Run prepare-models.sh first!"
              sys.exit(1)
          self.asr.set_property("nnet-mode",3)
          self.asr.set_property("fst", "models/HCLG.fst")
          self.asr.set_property("model", model_file)
          self.asr.set_property("word-syms", "models/words.txt")
          self.asr.set_property("feature-type", "mfcc")
          self.asr.set_property("mfcc-config", "conf/mfcc.conf")
          self.asr.set_property("ivector-extraction-config", "conf/ivector_extractor.fixed.conf")
          self.asr.set_property("max-active", 7000)
          self.asr.set_property("beam", 10.0)
          self.asr.set_property("lattice-beam", 6.0)
          self.asr.set_property("do-endpointing", True)
          self.asr.set_property("endpoint-silence-phones", "1:2:3:4:5:6:7:8:9:10")
          self.asr.set_property("use-threaded-decoder", False)
          self.asr.set_property("chunk-length-in-secs", 0.2)
        else:
          print >> sys.stderr, "Couldn't create the kaldinnet2onlinedecoder element. "
          if os.environ.has_key("GST_PLUGIN_PATH"):
            print >> sys.stderr, "Have you compiled the Kaldi GStreamer plugin?"
          else:
            print >> sys.stderr, "You probably need to set the GST_PLUGIN_PATH envoronment variable"
            print >> sys.stderr, "Try running: GST_PLUGIN_PATH=../src %s" % sys.argv[0]
          sys.exit();

        # initially silence the decoder
        self.asr.set_property("silent", True)

        self.pipeline = Gst.Pipeline()
        for element in [self.pulsesrc, self.audioconvert, self.audioresample, self.asr, self.fakesink]:
            self.pipeline.add(element)
        self.pulsesrc.link(self.audioconvert)
        self.audioconvert.link(self.audioresample)
        self.audioresample.link(self.asr)
        self.asr.link(self.fakesink)

        self.asr.connect('partial-result', self._on_partial_result)
        self.asr.connect('final-result', self._on_final_result)
        self.pipeline.set_state(Gst.State.PLAYING)



    def _on_partial_result(self, asr, hyp):
        """Delete any previous selection, insert text and select it."""
        Gdk.threads_enter()
        # All this stuff appears as one single action
        self.textbuf.begin_user_action()
        self.textbuf.delete_selection(True, self.text.get_editable())
        self.textbuf.insert_at_cursor(hyp)
        ins = self.textbuf.get_insert()
        iter = self.textbuf.get_iter_at_mark(ins)
        iter.backward_chars(len(hyp))
        self.textbuf.move_mark(ins, iter)
        self.textbuf.end_user_action()
        Gdk.threads_leave()

    def _on_final_result(self, asr, hyp):
        Gdk.threads_enter()
        """Insert the final result."""
        # All this stuff appears as one single action
        self.textbuf.begin_user_action()
        self.textbuf.delete_selection(True, self.text.get_editable())
        self.textbuf.insert_at_cursor(hyp)
        if (len(hyp) > 0):
            self.textbuf.insert_at_cursor(" ")
        self.textbuf.end_user_action()
        Gdk.threads_leave()



    def button_clicked(self, button):
        """Handle button presses."""
        if button.get_label() == "Speak":
            button.set_label("Stop")
            self.asr.set_property("silent", False)
        else:
            button.set_label("Speak")
            self.asr.set_property("silent", True)



if __name__ == '__main__':
  app = DemoApp()
  Gdk.threads_enter()
  Gtk.main()
  Gdk.threads_leave()

三.Kaldi­-gstreamer­-server插件

该插件下所有python脚本需用python2运行

1.安装依赖

#Tornado 4, 见 http://www.tornadoweb.org/en/stable/
#ws4py (0.3.0 .. 0.3.2)
#YAML
#JSON
sudo pip install tornado
sudo pip install ws4py==0.3.2
sudo pip install pyyaml

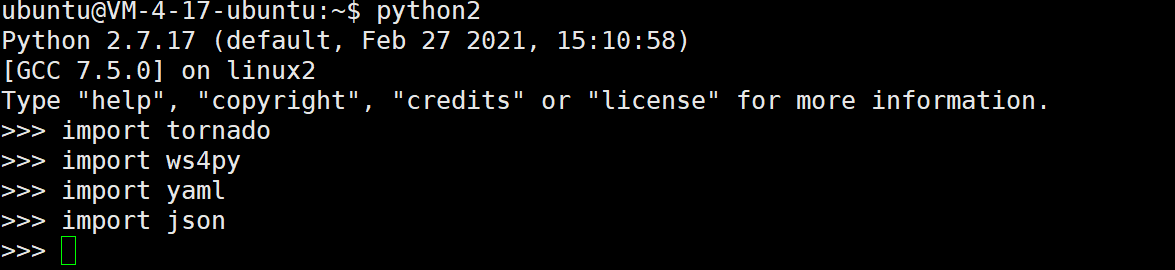

测试是否满足所有依赖关系

没有出现no module错误表示安装正确，出错缺啥装啥

2.安装Kaldi­-gstreamer­-server插件

cd ~
#我安装在家目录下
git clone https://github.com/alumae/kaldi­gstreamer­server.git

下载完成后即可使用。
kaldi­-gstreamer­-server/kaldigstserver下存放的是核心程序。整个server包含两部分，第一个是master_server.py，master_server不进行语音识别，它的作用是接收和发送数据。第二个是worker.py，worker的作用是对接收的进行语音识别并发送识别结果。使用的是websocket全双工通信。因此识别流程是“客户端”发送数据到master_server，master_server将识别任务分配给worker(当有多个客户端请求时master_server可以把不同的任务分配给不同的worker)，worker接收数据识别后将识别结果传回master_server，master_server再将识别结果返回给客户端。

下面展示如何对实现识别语音识别：

3.运行服务器

首先下载训练好的nnet2模型，用作测试使用

cd kaldi-gstreamer-server-master/test/models/
./download-multi_cn-nnet3.sh
cd ../..

运行master server，端口号为8888（可以自己随意设置）

python2 kaldigstserver/master_server.py --port=8888

接下来开启worker,worker负责语音识别部分，worker可以使用两种解码器

第一种：onlinegmmdecodefasterGStreamer，支持GMM,安装教程如下

cd kaldi/src
make ext
cd tools
./install_portaudio.sh
vim ~/.bashrc
加入path/kaldi/tools/portaudio
sudo ldconfig
cd src/gst-plugin/
KALDI_ROOT=/path/of/kaldi make depend
KALDI_ROOT=/path/of/kaldi make
然后会在src/gst-plugin中看到libgstonlinegmmdecodefaster.so
export GST_PLUGIN_PATH=pathkaldi/src/gst-plugin (可以把这个目录写入~/.bashrc中)
gst-inspect-1.0 onlinegmmdecodefaster

我们使用的是第二种较新的kaldinnet2onlinedecoder插件，支持DNN模型

python2 kaldigstserver/worker.py -u ws://localhost:8888/worker/ws/speech -c /home/ubuntu/kaldi-gstreamer-server-master/sample_chinese_nnet3.yam

该-u ws://localhost:8888/worker/ws/speech参数指定worker应连接到的master server所在的ip地址（本机为localhost）。并且确保worker使用的端口号与master server相同的端口（此处为8888），你可以同时启动任意数量的worker,只需要将上面命令再运行就可以了。
启动master server和woeker后就是客户端的使用了，客户端的示例kaldigstserver/client.py

，可以通过调用下面的命令测试安装

python2 kaldigstserver/client.py -r 8192 test/data/chinese_test.wav

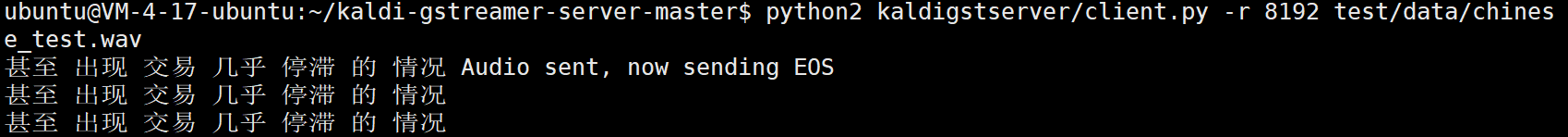

没有问题的话应该会出现识别结果如下

但是我当时出现问题，运行的时候出现错误并返回state1。

当时是将worker.py中422行代码修改成423行的样子解决的，刚想复现这个问题发现又不报错了，神奇。

四.搭建web端实时语音识别系统

当上述步骤完成后，我们将借助dictate.js搭建web端实时语音识别系统。

1.安装nginx

apt-get安装nginx

sudo apt-get install nginx

查看nginx是否安装成功

nginx -V

启动nginx

service nginx start

启动后，在浏览器输入ip地址，可以看到nginx的欢迎页面，表示nginx安装成功

2.申请域名

因为dictate.js调用麦克风需要https传输，而使用https传输不能使用ws，而是要使用wss（开始用apache配置wss差点人都去世了，后面转用nginx），配置wss需要域名(网上这么说的)。

打开xx云，搜索域名，然后购买9块钱一年。因为要备案，我用了个备了案的二级域名。

申请完域名后绑定服务器ip地址

3.申请并配置SSL

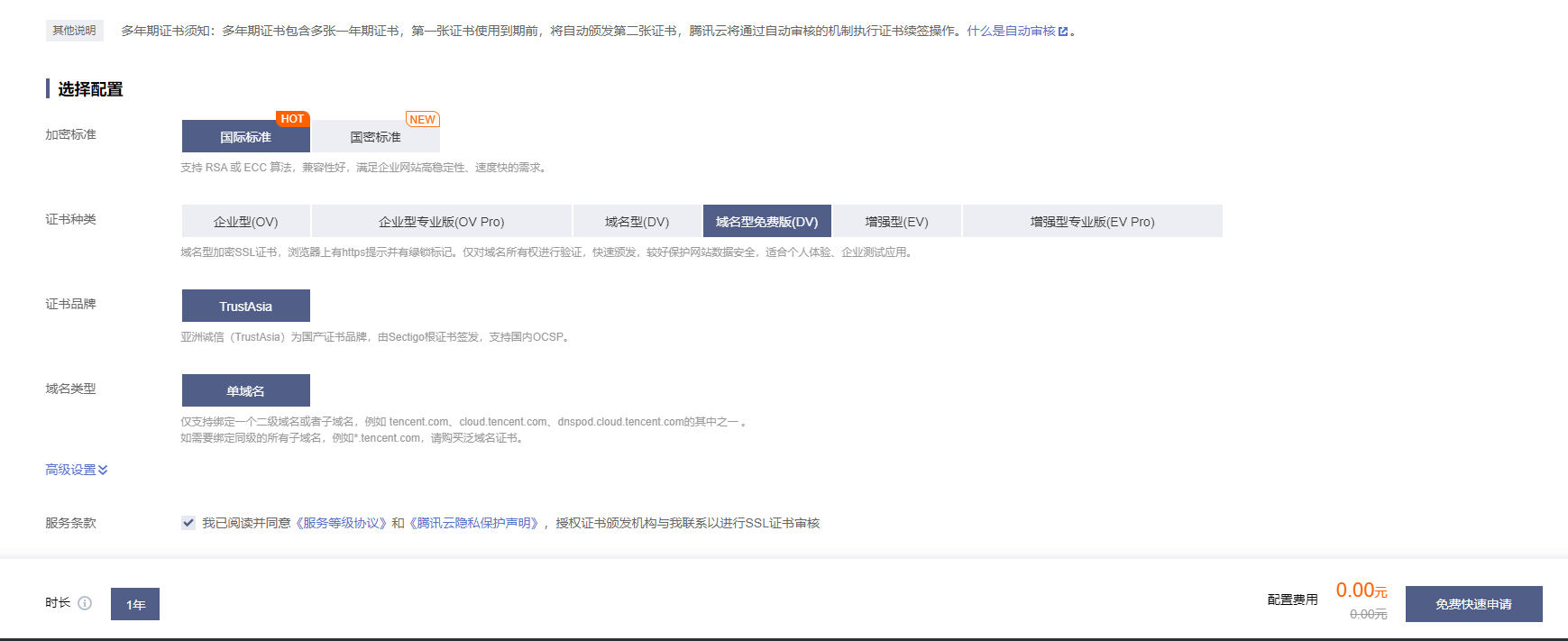

打开腾讯云(别的也一样)，搜索ssl,点击“立即选购”，点击”自定义配置“，选择域名型免费版：

然后按要求填就是了。

签发证书后在我的证书下载nginx版，下载完成后上传到服务器。

后续步骤参考这里

4.部署dictate.js

假设你的域名为kfc.zym

上述步骤完成后，应该可以在浏览器使用https://kfc.zym访问了

将dictate.js解压放在/var/www/html/文件夹下

修改/etc/nginx/sites-enabled/default

sudo vim /etc/nginx/sites-enabled/default
找到loaction /{}修改成:
location / {
  root /var/www/html;
  index  index.html index.htm /web/;
}

此时通过https://kfc.zym/web/demos/mob.html
为了让wss能够传输，应在上述location/{}后面添加

location /api/ {# /api/为你代理转换的字符串
           proxy_pass http://127.0.0.1:8888/;
           #127.0.0.1为master server的ip地址，8888为master server设置的端口号
           proxy_http_version 1.1;
           proxy_set_header Upgrade $http_upgrade;
           proxy_set_header Connection "upgrade";
    }

这时应该修改mob.html中的wss

<option value="wss://abc.zym:443/api/client/ws/speech|wss://abc.zym:443/api/client/ws/status" selected="selected">普通话</option>
#abc.zym为你的域名，端口号为443,不能设为8888，/api/为上一步设置的跳转，nginx中是什么这里就是什么

5.测试web端语音识别系统是否能用

sudo service nginx restart #重启nginx
cd ~/kaldi-gstreamer-server-master/
python2 kaldigstserver/master_server.py --port=8888
python2 kaldigstserver/worker.py -u ws://localhost:8888/worker/ws/speech -c /home/ubuntu/kaldi-gstreamer-server-master/sample_chinese_nnet3.yaml

在浏览器进入https://kfc.zym/web/demos/mob.html
进行测试，如果能实时识别就说明成功了

6.自己训练的模型部署

参考下面文件夹所需配置

kaldi-gstreamer-server-master/test/models/chinese/multi_cn_chain_sp_online

仿照下面yaml填写自己的yaml

kaldi-gstreamer-server-master/sample_chinese_nnet3.yaml

如果只是使用了的mfcc，则没有大的变化
但是如果使用了音高则需要在yaml中添加pitch

以下为我的yaml

# You have to download multi_cn "online nnet3" chain model in order to use this sample
# Run download-multi_cn-nnet3.sh in 'test/models' to download them.
use-nnet2: True
decoder:
    # All the properties nested here correspond to the kaldinnet2onlinedecoder GStreamer plugin properties.
    # Use gst-inspect-1.0 ./libgstkaldionline2.so kaldinnet2onlinedecoder to discover the available properties
    nnet-mode : 3
    use-threaded-decoder:  true
    add-pitch: true
    model : /home/ubuntu/tibetan_lasha/final.mdl
    word-syms : /home/ubuntu/tibetan_lasha/words.txt
    fst : /home/ubuntu/tibetan_lasha/HCLG.fst
    mfcc-config : /home/ubuntu/tibetan_lasha/conf/mfcc.conf
    online-pitch-config: /home/ubuntu/tibetan_lasha/conf/pitch.conf
    ivector-extraction-config : /home/ubuntu/tibetan_lasha/conf/ivector_extractor.conf
    max-active: 7000
    beam: 15.0
    lattice-beam: 8.0
    acoustic-scale: 0.1
    do-endpointing : true
    endpoint-silence-phones : "1:2:3:4:5:6:7:8:9:10:11:12:13:14:15"
    traceback-period-in-secs: 0.25
    chunk-length-in-secs: 0.25
    num-nbest: 1
out-dir: tmp
use-vad: False
silence-timeout: 10

# Just a sample post-processor that appends "." to the hypothesis
post-processor: perl -npe 'BEGIN {use IO::Handle; STDOUT->autoflush(1);} sleep(1); s/(.*)/\1./;'

#post-processor: (while read LINE; do echo $LINE; done)

# A sample full post processor that add a confidence score to 1-best hyp and deletes other n-best hyps
#full-post-processor: ./sample_full_post_processor.py

logging:
    version : 1
    disable_existing_loggers: False
    formatters:
        simpleFormater:
            format: '%(asctime)s - %(levelname)7s: %(name)10s: %(message)s'
            datefmt: '%Y-%m-%d %H:%M:%S'
    handlers:
        console:
            class: logging.StreamHandler
            formatter: simpleFormater
            level: DEBUG
    root:
        level: DEBUG
        handlers: [console]

五.展示效果

已经实现效果展示，可点击这里进行测试

感谢“克维斯利姆·德里奥”和”奥雷里亚诺上校”的插图
